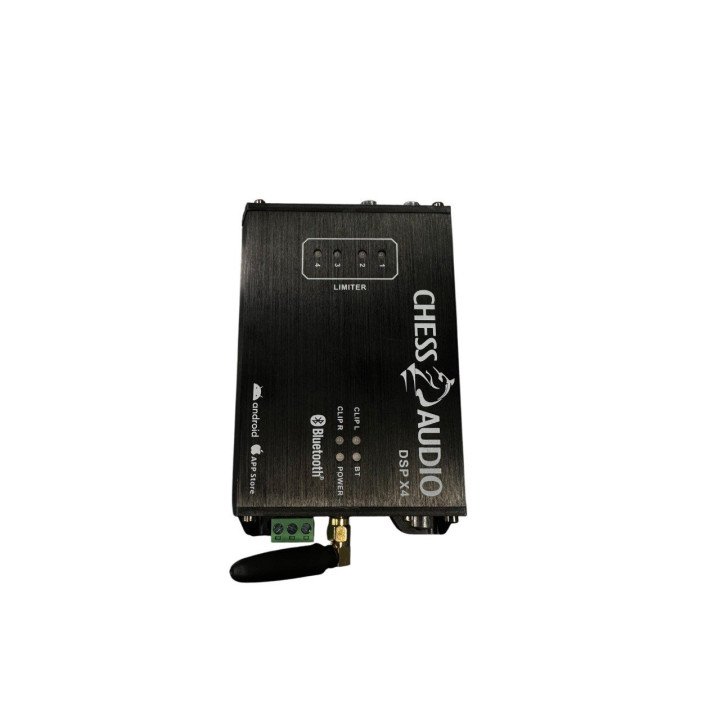

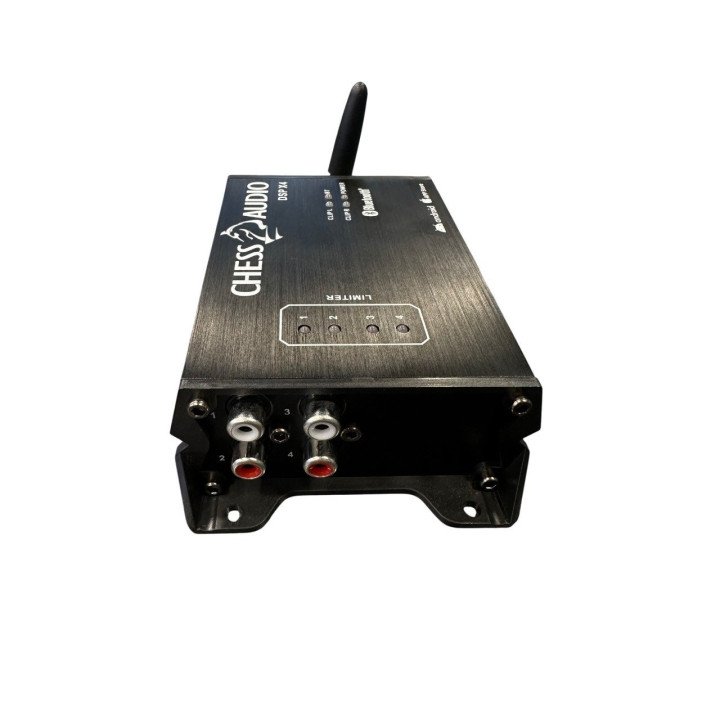

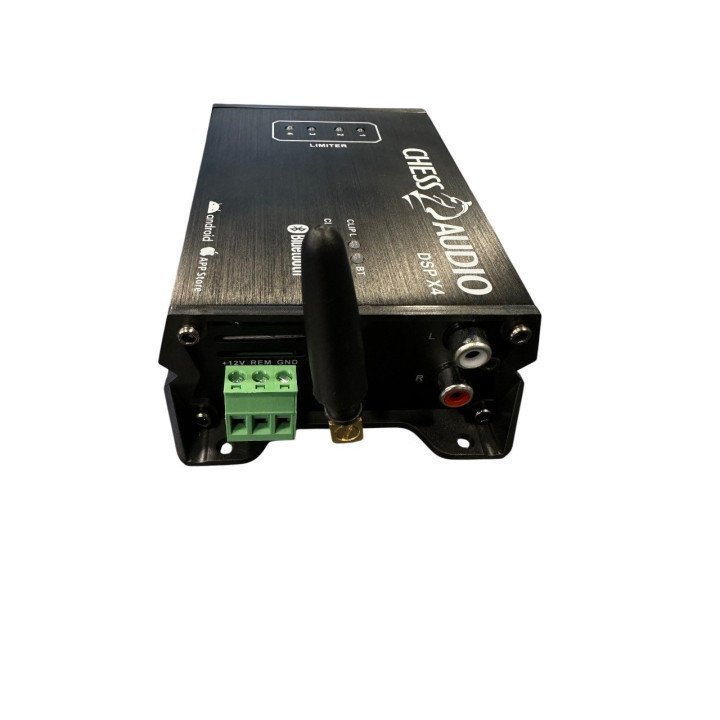

Chess Audio Procesador DSP-X4

Documento Técnico de Procesamiento de Audio

• Canal/Rutado (Opciones de Enrutamiento)

  • Mono/Stereo/A/B/A+B/C

• Ganancia

  • Ganancia de Canal: -53 a +9 dB

• Corte de Frecuencia (Frecuencia de Corte)

  • Tipo de Corte: Linkwitz-Riley/Butterworth/Bessel

  • Atenuaciones: 12/18/24/36/48 dB

• Ecualización de Entrada (EQ de Entrada)

  • Ganancia: -12 a +12 dB

  • Bandas de Ecualización: 1 a 7 (por canal)

• Ecualizador (EQ)

  • Ganancia: -12 a +12 dB

  • Factor Q: 0.1 a 10

• Alineación de Tiempo (Retardo)

  • Distancia: 0 a 6500 mm

• Limitador

  • Umbral: -45 a 20 dB

  • Ataque: 1.5 a 120 ms

  • Liberación: 5 a 32,000 ms

• Inversión de Polaridad (Polaridad)

  • Inversión: 0/180°

• Memoria (Preconfiguración)

  • Memorias: Configurable del 3 al 100%

Especificaciones Técnicas del Dispositivo de Audio

Entrada (izquierda/derecha):

• Tipo: RCA

• Sensibilidad de Entrada: 600mV (asimétrico)

• Impedancia de Entrada: 10kOhm

• Respuesta de Frecuencia: 10Hz a 24kHz (-1dB)

• Relación Señal a Ruido: >100dB

Salida:

• Tipo: RCA

• Nivel de Salida: 2V (asimétrico)

• Impedancia de Salida: 600 Ohm

• Respuesta de Frecuencia: 10Hz a 24kHz (-1dB)

• Relación Señal a Ruido: >100dB

DSP:

• Respuesta de Frecuencia: 10Hz a 24kHz (-1dB)

• Relación Señal a Ruido: >100dB

• Distorsión Armónica Total: <0.01%

• Rango Dinámico: >100dB

• Latencia: <1ms

• Frecuencia de Muestreo: 192kHz

Fuente de Alimentación:

• Voltaje: 12V DC

• Corriente: 300mA

Dimensiones:

• Ancho: 150mm

• Alto: 50mm

• Profundidad: 100mm
