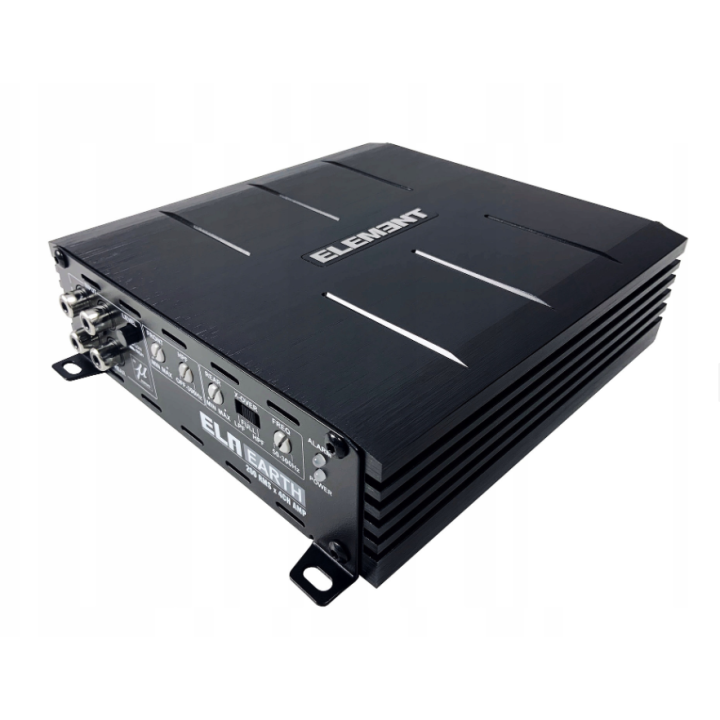

U-Dimension ELA EARTH

El amplificador está equipado con componentes electrónicos de alta calidad, así como con un sistema de protección multidireccional contra sobrecarga, cortocircuito en la salida del altavoz, sobrecalentamiento y tensión de alimentación demasiado baja o demasiado alta. El equipo estándar también incluye filtros LP y HP continuamente ajustables, el circuito "Auto Turn ON/OFF" que enciende y apaga automáticamente el amplificador, y las entradas "High/Low Input" para señal de audio a nivel de altavoz y nivel RCA ( entradas de señal comunes para "Alto/Bajo" a través de conectores RCA). El amplificador puede trabajar de forma estable con una carga con una impedancia mínima de 2Ω en cada canal o de 4Ω con una conexión tipo BRIDGE.

DATOS TÉCNICOS BÁSICOS:

• Número de canales: 4
• potencia de salida RMS/4Ω (tensión de alimentación 14,4 V): 4x125 W
• potencia de salida RMS/2Ω (tensión de alimentación 14,4 V): 4x200W
• potencia de salida Puente RMS/4Ω (tensión de alimentación 14,4V): 2x400 W
• Respuesta de frecuencia: 10 - 30 000 Hz
• nivel de distorsión THD/4Ω: < 0,05%
• Señal/ruido (relación S/N): >96dB
• Sensibilidad de entrada para señal RCA (nivel BAJO): 0,4 - 4,0 V
• Sensibilidad de entrada para señal de altavoz (Nivel ALTO): 0,8 - 8,0 V
• Tipo de filtro cruzado: HPF (filtro de paso alto) / LPF (filtro de paso bajo)
• Filtro frontal HPF con ajuste continuo: 0 - 300 Hz
• Filtro trasero HPF con ajuste continuo: 50 - 300 Hz
• LPF-Filtro trasero con ajuste continuo: 50 - 300 Hz
• Voltaje de funcionamiento: 7,5 - 16 V
• Fusibles: 2x30A
• Dimensiones de la carcasa sin conexiones (ancho/alto/largo): 155/45/165 mm
• Operación en el rango completo de la banda de frecuencia de audio en la clase "FRD" digital de banda ancha.

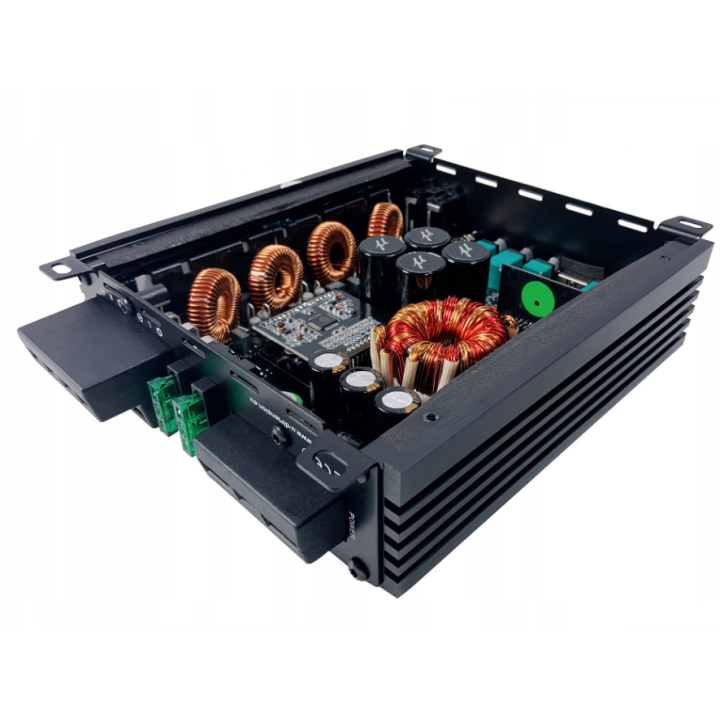

• Tecnología: SMD, MOSFET completo.

• Entrada de señal de audio delantera/trasera: 4xRCA (común a señal alta/baja).

• Interruptor X-OVER para selección de modo de filtro: HPF / LPF / FULL (banda completa).

• Interruptores LEVEL para seleccionar el nivel de entrada HIGH / LOW (nivel de altavoz o señal RCA).

• Entrada común para señal HIGH y LOW a través de tomas RCA después de seleccionar el modo de funcionamiento apropiado con el interruptor LEVEL (en modo HIGH, recomendamos usar conectores adaptativos RCA/GŁ Excursion XML - vendidos por separado).

• Control de encendido y apagado del amplificador:

  1. REMOTO: control aplicando el voltaje de control de +12 V al conector REM, por ejemplo, desde la radio,

  2. ENCENDIDO/APAGADO AUTOMÁTICO: control automático del voltaje de CC (aprox. +6 V CC) tomado a través de las entradas RCA de los cables del altavoz de la radio (funciona solo cuando el interruptor LEVEL selecciona la entrada de señal con el nivel del altavoz - ALTO) .

• Circuitos de protección contra: sobrecarga, alta temperatura, cortocircuito en la salida del altavoz, tensión de alimentación demasiado baja o demasiado alta.

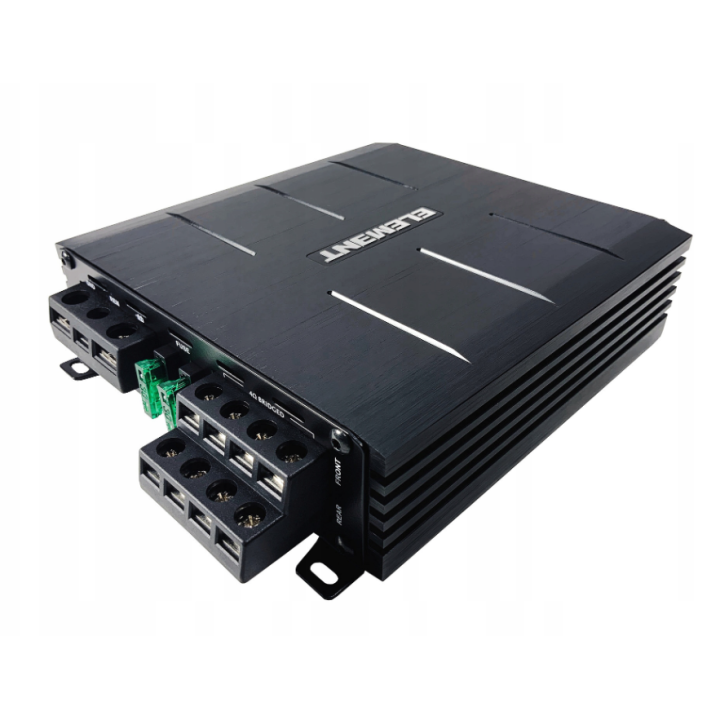

• Terminales de tornillo niquelados resistentes a la corrosión para cables de alimentación y de altavoz.
